Mesin Milling, Definisi dan Macamnya

Penjelasan Umum
1. Definisi Mesin Milling
Proses cutting conventional dengan menggunakan mesin milling, dihasilkan suatu permukaan yang rata atau bentuk –bentuk lain yang spesifik ( profil, radius, silindris, dan lain – lain ) dengan ukuran dan kualitas tertentu dan menyisakan chip.
Mesin Milling
2. Prinsip dasar kerja milling
Proses pemotongan benda kerja yang diam dengan meja yang bergerak menuju alat potong yang berputar.
3. Tujuan
Menghasilan benda kerja dengan permukaan yang rata atau bentuk – bentuk lain yang spesifik ( profil, radius, silindris, dan lain – lain ) dengan ukuran dan kualitas tertentu.

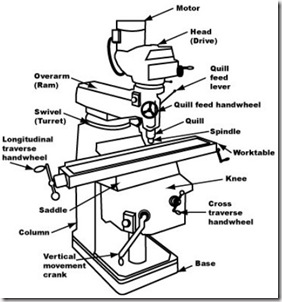

Bagian-bagian Mesin Milling
Mesin_milling


Gerakan – Gerakan Pada Mesin Milling
Ada 3 ( Tiga ) gerakan yang terdapat pada milling yaitu :
1. Gerakan utama
Gerakan berputarnya alat potong pada spindle utama. Satuan yang digunakan adalah rpm ( rotasi per menit ) dan simbolnya n.
2. Gerakan pemakanan ( Feeding )
Gerakan benda kerja pada waktu proses pemotongan. Satuan yang digunakan adalah mm / menit dan simbolnya s.
3. Gerakan setting ( Depth of Cut )
Gerakan mendekatkan benda kerja pada alat potong. Satuan yang digunakan adalah mm dan simbolnya a / t.
Prinsip Pemotongan Pada Mesin Milling
1. Pemotongan Face Cutting
Pemotongan benda kerja dengan menggunakan sisi potong bagian depan ( Face ) dari alat potong ( Cutter ).
2. Pemotongan Side Cutting
Pemotongan dengan menggunakan sisi potong bagian samping ( Side ) dari alat potong ( Cutter ). Pemotongan ini juga dibedakan menjadi :
a. Pemotongan climbing
Pemotongan benda kerja dengan arah putaran alat potong ( Cutter ) searah dengan arah gerakan pemakanan benda kerja ( Feeding ).
Climb Milling
b. Pemotongan conventional
Pemotongan benda kerja dengan arah putaran alat potong ( Cutter ) berlawanan arah dengan arah geraka pemakanan benda kerja ( Feeding ).
Conventional Milling
sumber : link
