Cara Kerja Mesin CNC

Cara / Langkah-langkah kerja mesin CNC :
1. Switch On
2. Reference Point
Adalah : Aktivitas mesin pada saat pertama untuk mengkalibrasi mesin sesuai posisi aktualnya (=sistem pengukuran mesin), menuju suatu posisi yang tetap.
Setelah switch on, pada area Machine tekan mode Reference Point, lalu tekan terus aksis selanjutnya sampai tampil :

Cara kerja mesin CNC_1

Tekan mode Jog, lalu tekan Spindle Left atau Spindle Right
Setelah berputar beberapa saat, tekan Spindle Stop

3. Zero Offset

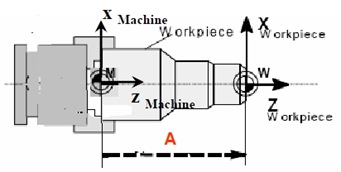

Pada mesin Lathe, titik nol benda kerja ditempatkan sejauh (A) mm, dengan asumsi titik nol mesin di mulut ragum
Cara kerja mesin CNC_2

Pada baris awal pemrograman dituliskan : N000 G158 x0 zA
Pada mesin Milling, titik nol mesin dipindahkan ke bibir ragum tetap dengan perintah G54, G55 dst
Kemudian dari titik nol mesin ditempat kan ke benda kerja

Cara kerja mesin CNC_3

Pada baris awal pemrograman dituliskan :
N000 G54

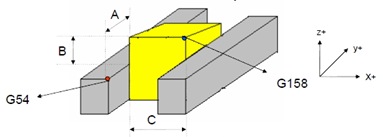

N010 G158 xC yA zB
Cara Offset pada mesin Miling :
Pemindahan titik nol mesin ke bibir ragum
Pasang centrofix
Sentuhkan centrofix pada arah sumbu x, catat nilai x pada layar
Sentuhkan centrofix pada arah sumbu y, catat nilaiy  padalayar
Tekan : Parameter –> Zero Offset
Masukkan nilai koordinat x dan y ditambah kompensasinya (=radius centrofix) pada kolom di bawah G54

Cara kerja mesin CNC_4

4. Tool Data
Adalah : Data yang merekam perbedaan ukuran antara alat potong (tool) yang satu denganyang lain
Deskripsi ukuran/geometri, keausan/wear, dan tipe tool (diidentifikasi berdasar ITP)
Pada turret mesin bubut tersedia 6 dudukan tool, yang akan dipanggil dalam pemrograman sesuai nomor kedudukan tool : T1D1, T2D1 dst
Pada pahat alur/potong, terdapat 2 sisi potong :
T3D1  -> Titik nol di kanan
T3D2 –> Titik nol di kiri

Cara kerja mesin CNC_5

Cara kerja mesin CNC_6

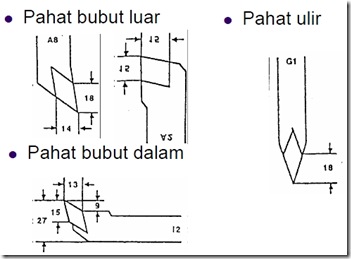

Jenis pahat
Cara kerja mesin CNC_7

5. Machine Data
6. NC Program/Part Program












Minggu, 26 Juni 2011

Video Workshop www.jual-mesinbubut.com

Video suasana workshop (bengkel) www.jual-mesinbubut.com yang beralamat di
Jl. Kamal Raya no. 100 (sebelah pabrik travo)
Tegal Alur, Kalideres
Jakarta Barat

Video bisa dilihat di youtube :

http://www.youtube.com/watch?v=ueQgtO4_ZmU

Rabu, 27 April 2011

Cara Menggunakan Mesin Bubut (seri-5)

Cara Menggunakan Mesin Bubut – Membubut dengan Faceplat

Membubut dengan Faceplate adalah membubut benda kerja yang  bentuknya tidak beraturan sehingga sulit bila menggunakan penjepitan  atau pencekaman dengan cara-cara yang telah dibahas sebelumnya.

Mesin bubut : Faceplat

Kerja persiapan

  • Tentukan putaran mesin
  • Persiapkan pahat yang akan digunakan
  • Kotak kunci (tool box)
  • Pemasangan dan penyetelan pahat bubut.
  • Pemasangan benda kerja pada faceplate. Bila diperlukan gunakan angel plate dan v-block.

Langkah Kerja

  • Lepas kepala tetap dari mesin bubut.
  • Pasang faceplate sebagai pengganti kepala tetap
  • Atur posisi penjepitan benda kerja pada permukaan faceplate
  • Gunakan lubang dan alur yang  tersedia pada faceplate untuk baut-baut penjepitnya
  • Atur posisi bagian benda kerja yang akan dibubut sesuai dengan titik senter mesin
  • Benda kerja siap dibubut.

Cara Menggunakan Mesin Bubut (seri-4)

Cara Menggunakan Mesin Bubut Untuk Membubut Benda Panjang

Membubut benda panjang memerlukan peralatan tambahan.Peralatan tambahan yang sering digunakan adalah kaca mata tetap (stationery steady rests ) dan kaca mata jalan (stationery steady traveling). Kacamata tetap dan jalan digunakan untuk mendukung benda kerja panjang, sehingga kelenturan benda kerja akibat tekanan pemakanan saat dibubut dapat dikurangi. Apabila tidak dijaga, maka benda kerja cenderung tirus atau tidak meratakesilindrisannya.

Mesin bubut untuk membubut benda panjang Pemakaian kacamata jalan (traveling steady rest) dapat dilihat seperti gambar di bawah ini :

Mesin Bubut : Penggunaan kaca mata jalan

Kerja persiapan

  • Tentukan putaran mesin
  • Persiapkan pahat yang akan digunakan
  • Kotak kunci (tool box)
  • Pemasangan benda kerja
  • Pemasangan dan penyetelan pahat bubut.

Langkah Kerja

  • Pasang kacamata pada meja mesin
  • Jepit benda kerja pada kepala tetap.
  • Atur benda kerja agar tersangga pada kacamatnya
  • Bila diperlukan jepit dengan senter jalan pada ujung yang lain
  • Benda kerja siap dibubut

Minggu, 24 April 2011

Cara Menggunakan Mesin Bubut (seri-3)

Cara Menggunakan Mesin Bubut Untuk Membubut Eksentrik

Membubut eksentrik tirus dapat dilakukan dengan  dua cara :

1. Cara pertama, Pergeseran Center

Kerja Persiapan :

  • Tentukan putaran mesin
  • Persiapkan pahat kasar, muka, dan pahat finishing
  • Kotak kunci (tool box)
  • Pemasangan benda kerja
  • Pemasangan dan penyetelan pahat bubut.

Pemasangan benda kerja bubut eksentrik

Langkah Kerja :

  • Bubut permukaan  benda kerja dengan pahat kasar mendekati diameter terbesar dan panjang yang diinginkan.
  • Bubut bagian muka benda kerja (dua muka) untuk menentukan sisi penandaan pergeseran senter.
  • Buat pergeseran senternya pada dua sisi penampang benda kerja

Membubut eksentris tirus dengan menggeser center

  • Tempatkan benda kerja dengan penjepitan dua senter
  • Bubut diameter luar sampai dengan ukuran diameter terbesar yang diinginkan
  • Ganti penjepitan benda kerja dengan senter yang kedua
  • Bubut bagian eksentriknya
  • Periksa kebenaran dimensi poros eksentrik yang dibuat

2. Cara kedua, Chuck Kepala Empat (Independent Chuck)

Kerja persiapan

  • Tentukan putaran mesin
  • Persiapkan pahat kasar, muka, dan pahat finishing
  • Kotak kunci (tool box)
  • Pemasangan benda kerja
  • Pemasangan dan penyetelan pahat bubut.

Pemasangan benda kerja bubut pada Chuck empat kepala

Langkah Kerja :

  • Bubut permukaan benda kerja dengan pahat kasar mendekati diameter terbesar dan panjang yang diinginkan.
  • Bubut bagian muka benda kerja (dua muka) untuk menentukan sisi penandaan pergeseran senter.
  • Buat pergeseran senternya pada satu sisi penampang benda kerja
  • Tempatkan benda kerja pada chuck empat, atur  sesuai posisi senter utama
  • Bubut benda kerja sesuai dimensi yang diinginkan
  • Atur benda kerja dengan merubah posisi penjepitan sesuai sumbu eksentriknya, gunakan pointer untuk membantu pergeserannya.
  • Bubut bagian eksentriknya
  • Periksa kebenaran dimensi poros eksentrik yang dibuat
